Jak pomocí modulu "GeoExport" jednoduše získat grafický podklad s parcelami podle LV v rozsahu celého katastrálního území
Ve své každodenní praxi stavební projektantky jsem se znovu setkala s požadavkem na zdánlivě jednoduchou věc, která ale v praxi dokáže být pěkně zdlouhavá. U jedné z rozsáhlých liniových staveb optické sítě bylo potřeba zjistit všechny parcely, které jsou zároveň dotčené navrhovanou optickou sítí a zároveň ve správě Správy a údržby silnic Ústeckého kraje — a ty pak rozdělit podle povrchu, kterým síť prochází (chodník, vozovka, zeleň a protlak).
U stavby malého rozsahu by nebyl problém porovnat vlastníky parcel s výkresy ručně a vypsat ty ve správě SÚS. Jenže co když má stavba několik kilometrů a pokrývá značnou část katastrálního území?
Nejjednodušší postup, který jsem si během praxe vymyslela, je následující.
Pomocí modulu GeoExport v aplikaci PyLoop Tag Manager si stáhneme aktuální data daného katastrálního území (konkrétní území kvůli ochraně investora neuvádím). K získání dat z RÚIAN stačí znát šestimístný kód katastrálního území a zadat ho do příslušného políčka v modulu — potřebná data si pak modul stáhne sám.
Ráda bych zdůraznila, že modul GeoExport — a vlastně celý PyLoop Tag Manager — pracuje primárně v souřadnicovém systému S-JTSK / Křovák East North (EPSG:5514) a ve stejném systému jsou i výstupní DXF.
V dalším kroku je potřeba vymezit, které parcely nás zajímají. V našem případě jde o všechny parcely na LV143, takže zamíříme na stránky ČÚZK. Tam po přihlášení (ať už přes CAPTCHA, identitu občana, nebo dálkovým přístupem) zjistíme všechna parcelní čísla pozemků v daném listu vlastnictví a katastru.
Všechna tato čísla uložíme do souboru CSV podle obrázku níže: záhlaví sloupce s parcelními čísly pojmenujeme TEXT_KM a vedle něj vytvoříme druhý sloupec se záhlavím LV (volitelné) a hodnotou LV143 (důležité).
Soubor CSV uložíme někam, kde k němu budeme mít snadný přístup, a vrátíme se do modulu GeoExport, který máme stále otevřený.

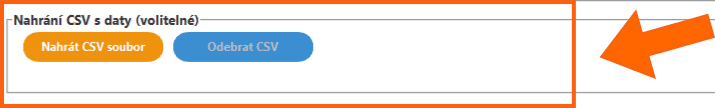

Do příslušného políčka nahrajeme připravený CSV soubor a přesuneme se níže k části, kde se definují podmínky exportu.

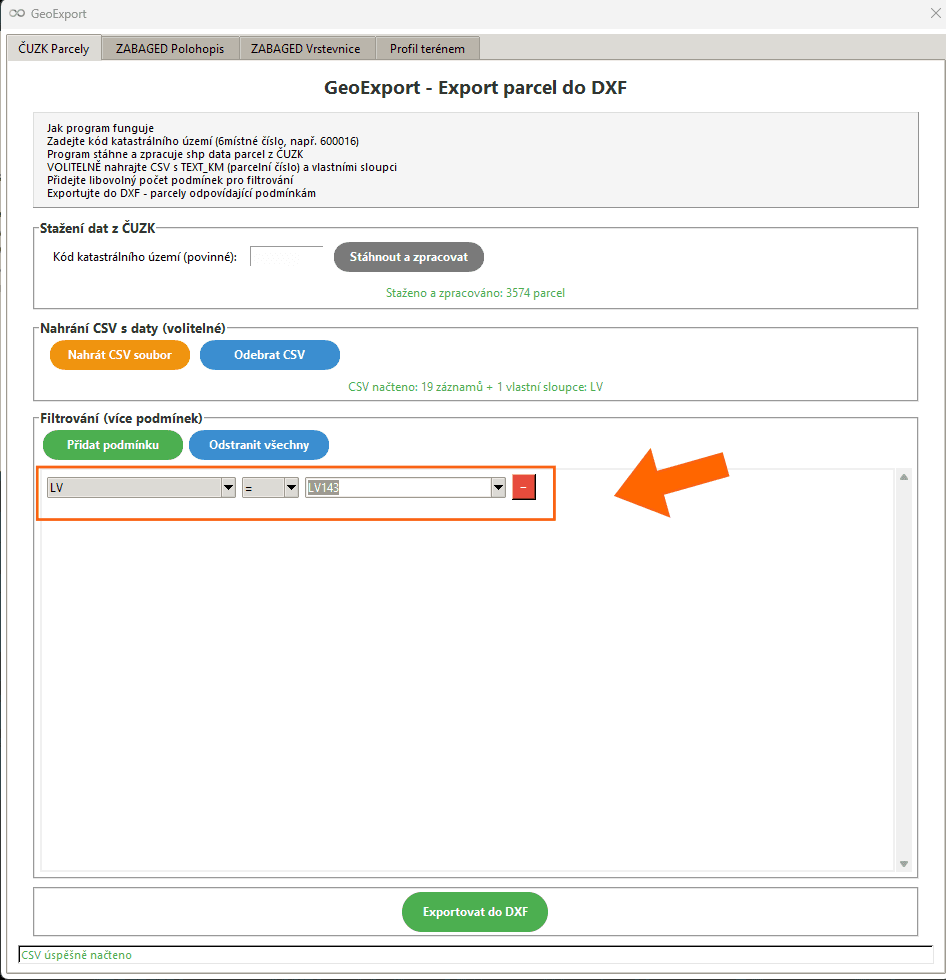

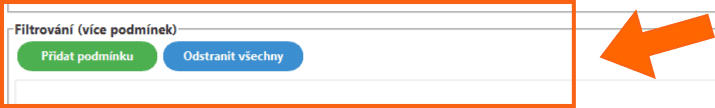

Přidáme podmínku. V první roletce zvolíme LV a do druhé kolonky zadáme LV143.
Podmínek jde vložit více a jednotlivé podmínky lze vzájemně kombinovat — je ale dobré mít na paměti, že současná verze PyLoop exportuje všechny výstupy do jediné vrstvy. Proto je u více listů vlastnictví praktičtější postupovat po jednom; kombinaci podmínek pak využijete spíš tam, kde vás zajímá průnik — třeba pozemky v jednom konkrétním LV a zároveň jednoho konkrétního způsobu využití.
Nakonec klikneme na tlačítko EXPORTOVAT DO DXF, zvolíme, kam se má výsledný DXF uložit, a modul GeoExport můžeme zavřít.

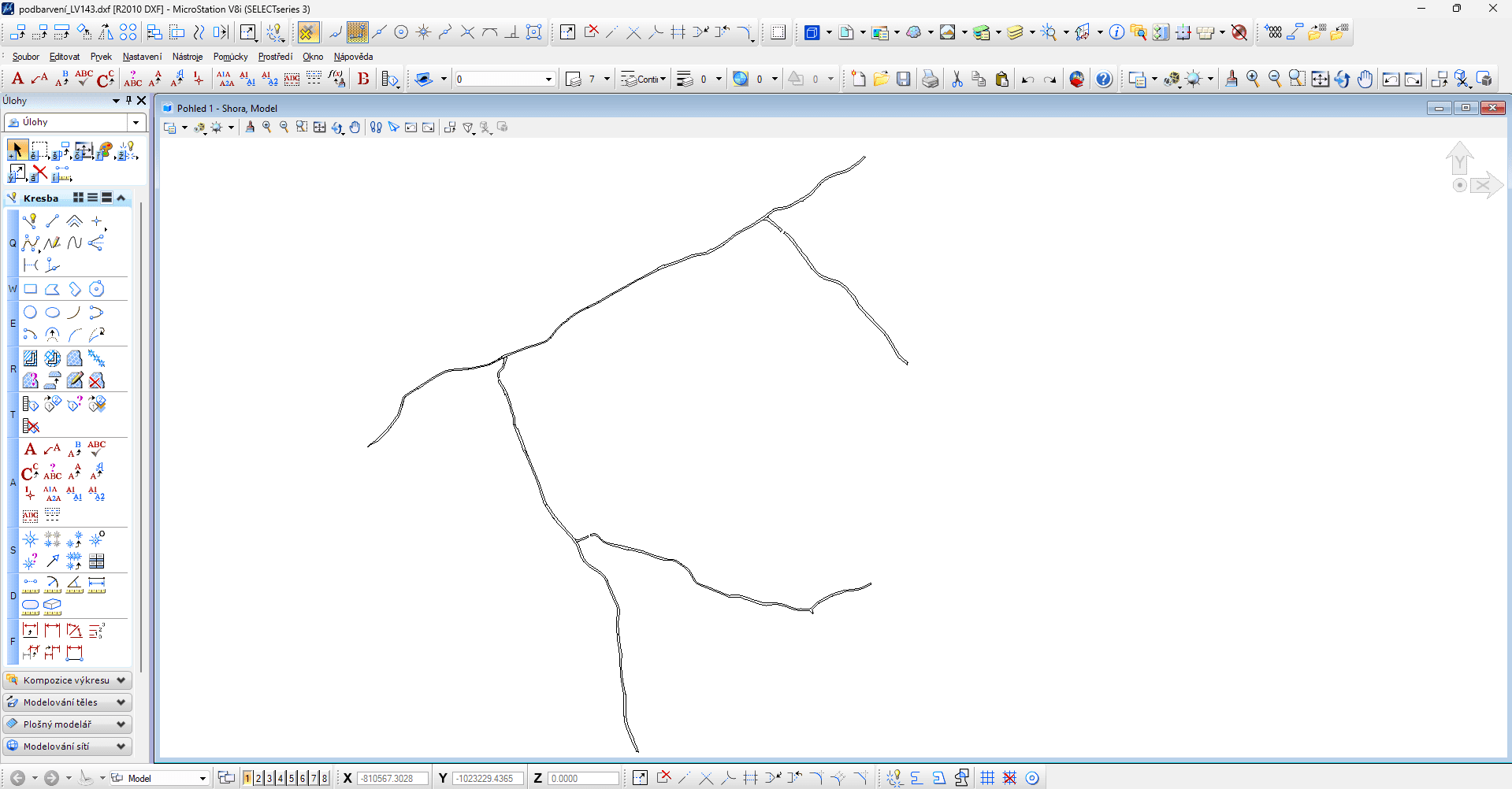

Výsledný soubor vypadá nějak takto:
K projektování používám Microstation, takže následující kroky ukážu v něm. Výsledný DXF otevřeme v Microstationu (nebo v jiném editoru DXF / DWG / DGN) a vrstvu „export“ si přejmenujeme — třeba na srafa_pozemky_LV143 — pro snazší pozdější orientaci. Ve správci vrstev jí přiřadíme barvu, která nám vyhovuje; já pro pozemky SÚS obvykle volím růžovou, vy si můžete zvolit jakoukoli.

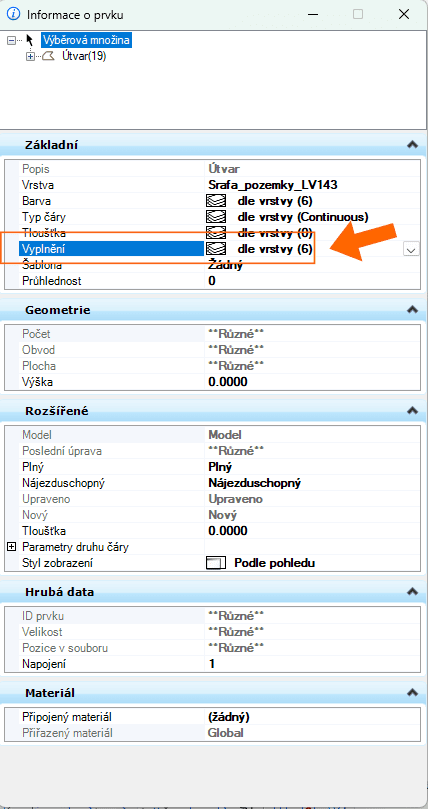

Potom ve výkrese vybereme všechny objekty a ve vlastnostech jim nastavíme výplň stejnou barvou, jakou má vrstva.
Důležité upozornění k vyplňování ploch. Tady je potřeba dát pozor, a to typicky u obecních pozemků. Může nastat situace, kdy obecní pozemek (například na LV1 nebo LV10001) zcela obklopuje pozemek jiného vlastníka, který leží „uvnitř“ jako ostrůvek. Pokud pak plochu jednoduše vyplníme barvou, vyplní se i tento vnitřní pozemek — přestože obecní vůbec není. Vznikne tak takzvané falešné vyplnění: vizuálně označíme jako obecní i parcelu, která do výběru nepatří. Tyto případy reálně nastávají a samotné plošné vyplnění je nepodchytí.
Jak se mu vyhnout:
- Výsledek si vždy vizuálně zkontrolujte proti skutečným hranicím parcel a všímejte si, jestli některý vybraný pozemek neobklopuje cizí parcelu jako ostrůvek.
- Místo vyplnění použijte šrafování nebo výplň s detekcí ostrovů (island detection).
- Nechte přes výplň viditelné hranice parcel, ať se nespoléháte jen na barvu; cizí pozemek uvnitř tak zůstane rozpoznatelný.
- Výsledek si můžete ověřit i proti svému CSV se seznamem parcel daného LV — co ve výplni „přebývá“ oproti seznamu, je podezřelé. V tomto případě připojte jako referenci i katastrální mapu.
A to je vše — výsledný DXF teď můžeme připojit jako referenci k situačnímu výkresu naší SEK.
Další postup si každý zvolí podle toho, co mu vyhovuje; já popíšu ten svůj. Podle podbarvení získaného z modulu GeoExport teď můžeme oříznout linie ležící na pozemcích s jiným LV — ty už nebudeme potřebovat (předpokládám založení nového pracovního souboru, aby nedošlo k poškození originální situace a dovolím si malé a neustále omílané doporučení: „Vždy svá data pečlivě zálohujte!“).
K situačnímu výkresu si připojíme podklad se zaměřením: ve větším rozsahu používám data prostorové situace z DMVS, a pokud v dané oblasti dostupná nejsou, kombinuji je s polohopisem ZABAGED nebo s klasickým geodetickým zaměřením. Podle polohopisu si pak trasy rozdělím do vrstev — chodník, vozovka, zeleň, protlak (případně jiné vrstvy podle území, kde se stavba nachází) — a tyto ořezané a rozdělené linie „proženu“ dalším modulem PyLoop Tag Manageru, DXF – prostorová analýza, ze kterého získám rozsah jednotlivých povrchů na parcelách ve správě SÚS. O tom ale až v příštím článku.
Často kladené otázky (FAQ)
- Z jakého zdroje modul GeoExport stahuje mapová data?
- Nativně se připojuje k oficiálnímu registru RÚIAN, odkud automaticky stahuje aktuální data.
- Co je potřeba zadat pro stažení dat katastru?
- Do modulu stačí zadat šestimístný kód konkrétního katastrálního území.
- V jakém souřadnicovém systému GeoExport pracuje?
- Modul plně podporuje systém S-JTSK / Křovák East North (EPSG:5514) pro česká geografická data.
- Jak do modulu importovat seznam parcel z listu vlastnictví (LV)?
- Seznam parcel získaný z ČÚZK stačí uložit do CSV tabulky se záhlavím sloupce pojmenovaným TEXT_KM.
- Co je to „falešné vyplnění“ a jak se mu při práci s DXF vyhnout?
- Jde o nechtěné obarvení cizích parcel ležících uvnitř velkých obecních pozemků. Proti chybě pomáhá vizuální kontrola, zapnutí detekce ostrovů (island detection) nebo připojení katastrální mapy jako reference.
